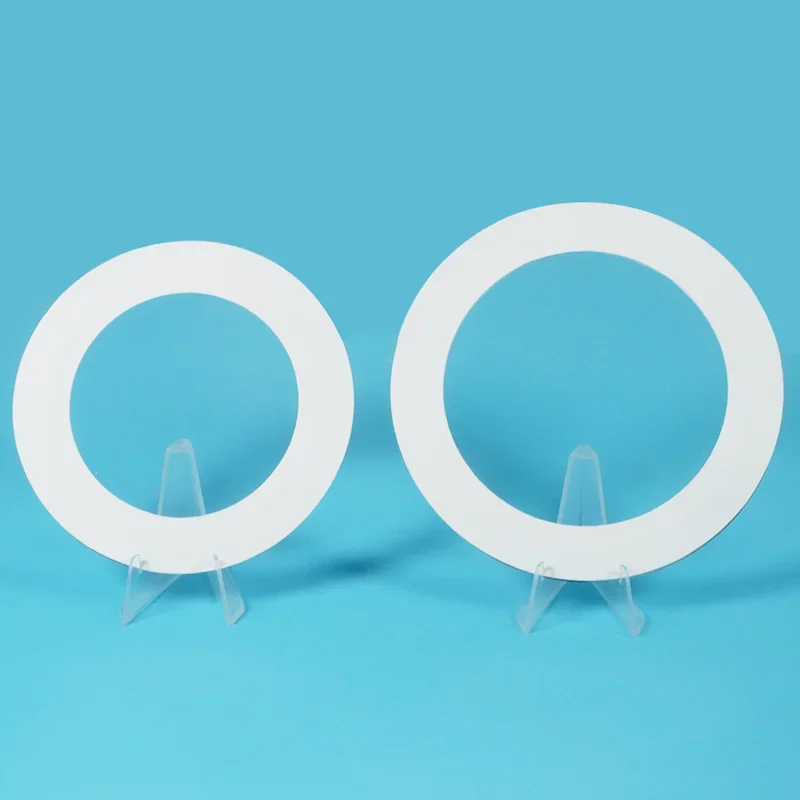

A Junta de PTFE expandido revestida de metalCombina la resistencia química y la conformabilidad del PTFE expandido con el soporte estructural de una capa de metal. Esta construcción está diseñada para entornos de sellado exigentes donde las juntas de PTFE blandas convencionales pueden necesitar estabilidad dimensional adicional o refuerzo mecánico. Al hacer coincidir la capa de metal, el grado de PTFE expandido, las dimensiones de la junta, el diseño de la brida, la temperatura, la presión y el medio de proceso, los compradores pueden lograr una solución de sellado más confiable. Esta guía explica cómo funciona la construcción, dónde es útil, qué considerar durante la selección y cómo Ningbo Taifno PTFE Plastic Products Co., Ltd. puede cumplir con los requisitos de sellado de PTFE personalizados.
A Junta de PTFE expandido revestida de metales un componente de sellado compuesto que combina una capa de politetrafluoroetileno expandido con un refuerzo metálico o una estructura de revestimiento. El objetivo de esta combinación es sencillo: combinar las características de sellado del PTFE expandido con un soporte mecánico adicional del metal.
El PTFE expandido se valora por su estructura altamente compresible y su capacidad para adaptarse a las irregularidades de la superficie. A diferencia de una lámina rígida de PTFE, su estructura expandida puede adaptarse más fácilmente a las imperfecciones en las caras de las bridas. La investigación sobre materiales de juntas de PTFE expandido ha demostrado una alta compresibilidad y un fuerte rendimiento de sellado, al mismo tiempo que examina la relajación de la fluencia, la recuperación, la retención de torsión y la permeabilidad al gas.
El componente metálico proporciona un conjunto diferente de características. Puede ayudar a reforzar la junta, mejorar la estabilidad dimensional y soportar la estructura de sellado cuando la aplicación implica condiciones mecánicas exigentes. Por lo tanto, el rendimiento final depende no sólo del material de PTFE sino también del tipo de metal, espesor, geometría, perfil de la junta, estado de la brida y condiciones de servicio.
La construcción de una junta de PTFE expandido revestida de metal puede variar según la aplicación prevista. Un diseño típico incorpora un elemento sellador de PTFE expandido junto con una capa de refuerzo metálico. Se pueden seleccionar diferentes diseños según las dimensiones de la brida, las condiciones de presión, la temperatura, la exposición química y las características mecánicas requeridas.
Proporciona resistencia química, compresibilidad, características de baja fricción y adaptabilidad a la superficie de la brida.
Proporciona refuerzo estructural adicional y estabilidad dimensional donde la aplicación requiere una estructura de sellado con más soporte.
Transfiere compresión a la junta y determina con qué eficacia la junta llena las irregularidades de la superficie.
Este enfoque compuesto es particularmente útil cuando una aplicación de sellado requiere más que solo compatibilidad química. Una junta debe mantener suficiente tensión de contacto durante su vida útil, adaptarse a las imperfecciones de la superficie y seguir siendo compatible con el medio del proceso.
La elección de una junta rara vez se trata de una sola propiedad. Los compradores industriales normalmente necesitan equilibrar la compatibilidad química, la temperatura, la presión, el estado de las bridas, los requisitos de instalación, la vida útil y los costos de mantenimiento. Una junta de PTFE expandido revestida de metal puede abordar varias de estas consideraciones dentro de un diseño compuesto.
El PTFE es conocido por su amplia resistencia a productos químicos agresivos. Esto hace que el PTFE expandido sea adecuado para muchos entornos de procesamiento químico que involucran líquidos, gases, solventes, ácidos y álcalis corrosivos. Sin embargo, la compatibilidad siempre debe confirmarse para el medio, la concentración, la temperatura y las condiciones de funcionamiento reales en lugar de asumir una compatibilidad universal.
Una de las principales ventajas del PTFE expandido es su capacidad para adaptarse a las irregularidades de la superficie de las bridas. Esta característica puede ser especialmente útil cuando las superficies de sellado no son perfectamente lisas o cuando el equipo ha experimentado desgaste durante el funcionamiento a largo plazo.
El componente metálico puede proporcionar soporte estructural adicional en comparación con un elemento de sellado de PTFE blando utilizado solo. Esto puede resultar beneficioso cuando la estabilidad dimensional y la robustez mecánica son consideraciones de diseño importantes.
Debido a que la junta combina diferentes características del material, los ingenieros pueden diseñar la estructura de sellado en función del entorno operativo real en lugar de depender de una sola propiedad del material. La configuración correcta puede ayudar a abordar geometrías de bridas y condiciones de proceso exigentes.
Las fugas pueden provocar interrupciones en la producción, pérdida de producto, contaminación del equipo y trabajos de mantenimiento. Una junta correctamente seleccionada e instalada puede ayudar a reducir estos riesgos al mantener un sello eficaz durante todo el período de servicio previsto.
La combinación de PTFE expandido y refuerzo metálico hace que este concepto de junta sea relevante para sistemas industriales donde la resistencia química y la estabilidad mecánica son importantes. La idoneidad real siempre debe confirmarse comparándola con las especificaciones operativas completas.
| Industria | Áreas de sellado típicas | Consideraciones principales |
|---|---|---|
| Procesamiento químico | Tuberías, reactores, válvulas, recipientes. | Compatibilidad química y control de fugas. |
| Petroquímico | Bridas, equipos de proceso, tuberías. | Compatibilidad con temperatura, presión y medios |
| Farmacéutico | Líneas de proceso y equipos. | Requisitos de limpieza y pureza del material. |
| Procesamiento de alimentos | Tuberías y equipos de procesamiento. | Requisitos reglamentarios y materiales. |
| Generación de energía | Intercambiadores de calor, tuberías, equipos. | Ciclos térmicos y estabilidad de bridas. |
| Semiconductor | Sistemas de suministro de gases y productos químicos. | Limpieza y compatibilidad de procesos. |
Un error de compra común es seleccionar una junta basándose únicamente en el tamaño nominal o el nombre del material. Un enfoque más confiable es evaluar el entorno de sellado completo.
| Factor de selección | Información para proporcionar |
|---|---|
| Medio | Nombre químico, concentración y estado físico. |
| Temperatura | Temperaturas de funcionamiento normales, mínimas y máximas. |
| Presión | Presión de trabajo y posible pico |
| Brida | Tipo, dimensiones, material y estado de la superficie. |
| Empaquetadora | Espesor, perfil, dimensiones y requisitos de refuerzo. |
Incluso una junta de alto rendimiento puede fallar si las condiciones de instalación no son las adecuadas. Las caras de las bridas deben inspeccionarse y limpiarse antes del montaje. Las partículas extrañas, los restos de juntas viejas, los productos de corrosión y los daños en la superficie deben abordarse antes de instalar la junta nueva.
También se debe evitar una compresión excesiva. La carga de montaje correcta depende de la construcción de la junta, el diseño de la brida, el sistema de pernos y las condiciones de funcionamiento. Para equipos críticos, los cálculos de ingeniería y las recomendaciones de instalación del fabricante deben tener prioridad sobre los valores de torque genéricos.
Diferentes materiales de juntas resuelven diferentes problemas de sellado. La siguiente comparación proporciona un punto de partida práctico en lugar de un sustituto de la evaluación de ingeniería de aplicaciones específicas.
| Tipo de material | Fortaleza principal | Limitación potencial | Consideración típica |
|---|---|---|---|
| PTFE virgen | Resistencia química y pureza | Comportamiento dimensional y de fluencia bajo carga sostenida. | Servicios limpios y químicamente exigentes |
| PTFE expandido | Conformabilidad y sellabilidad | Requisitos de compresión específicos de la aplicación | Superficies de brida irregulares o exigentes |
| ePTFE revestido de metal | Características de sellado de PTFE más refuerzo. | Requiere una cuidadosa combinación de materiales y diseños. | Aplicaciones que requieren tanto conformabilidad como soporte estructural. |
| Herida en espiral | Amplias aplicaciones industriales de presión y temperatura. | El estado y la instalación de la brida son importantes | Tuberías y equipos de proceso. |
Las posibles causas incluyen una compresión insuficiente de la junta, caras de brida dañadas, dimensiones incorrectas de la junta, carga desigual de los pernos o selección inadecuada de materiales.
Revise el espesor de la junta, los procedimientos de manipulación, la alineación, el nivel de compresión y los requisitos mecánicos de la junta.
Confirme el medio de proceso real y la temperatura de funcionamiento con el grado de PTFE seleccionado y el refuerzo metálico antes de la producción.
Mire más allá de la propia junta. Los ciclos térmicos, el movimiento de las bridas, la relajación de los pernos, la vibración, los cambios de presión y la calidad de la instalación pueden afectar la durabilidad del sellado.
Las dimensiones estándar de las juntas no siempre son suficientes para equipos industriales especializados. Los recipientes grandes, las bridas no estándar, la maquinaria personalizada y los sistemas de proceso pueden requerir diámetros interiores y exteriores, espesores, perfiles, configuraciones de orificios para pernos o combinaciones de materiales específicos.
Ningbo Taifno PTFE Plastic Products Co., Ltd.se centra en productos basados en PTFE y soluciones de sellado personalizadas para aplicaciones industriales. Para los compradores que obtienen una junta de PTFE expandido revestida de metal, proporcionar información técnica completa puede hacer que el proceso de especificación sea más eficiente.
Para los equipos de compras industriales y OEM, la producción personalizada también puede ayudar a reducir la necesidad de modificaciones en el campo. Cuando las dimensiones y la construcción de las juntas se desarrollan en torno al equipo real, los procesos de adquisición, instalación y reemplazo pueden volverse más consistentes.
Su propósito es combinar las características de sellado del PTFE expandido con el soporte estructural adicional de un componente metálico. La construcción exacta debe seleccionarse según la aplicación.
El PTFE expandido tiene una estructura altamente fibrilada que proporciona alta compresibilidad y adaptabilidad. Estas características pueden ayudarle a adaptarse a las irregularidades de la superficie de las bridas de manera más efectiva que la lámina rígida de PTFE en aplicaciones adecuadas.
El PTFE ofrece una amplia resistencia química, pero la compatibilidad depende del producto químico específico, la concentración, la temperatura, el tiempo de exposición y el metal utilizado en la estructura compuesta. Por lo tanto, antes de realizar la selección se debe confirmar la compatibilidad específica de la aplicación.
Sí. Se pueden considerar dimensiones, espesores, perfiles, materiales de refuerzo y otros parámetros de diseño personalizados según la capacidad de fabricación y los requisitos de la aplicación.
Lo ideal es que los compradores proporcionen el dibujo o las dimensiones de la junta, el tipo de brida, los requisitos de material, la temperatura de funcionamiento, la presión de funcionamiento, el medio de proceso, la cantidad y cualquier certificación o requisito de prueba aplicable.
Comience con la selección correcta del material y las dimensiones de la junta, luego asegúrese de una preparación adecuada de la brida, un posicionamiento preciso, una carga uniforme de los pernos y una compresión adecuada. Se debe considerar el diseño completo de la junta en lugar de tratar la junta como un componente aislado.
A Junta de PTFE expandido revestida de metalestá diseñado en torno a una combinación práctica de características estructurales y de sellado. El PTFE expandido aporta resistencia química, flexibilidad, compresibilidad y adaptabilidad de la superficie, mientras que el componente metálico puede proporcionar refuerzo mecánico adicional y estabilidad dimensional.
La junta correcta nunca debe seleccionarse únicamente por el nombre del material. El medio del proceso, la temperatura, la presión, el estado de la brida, las dimensiones de la junta, la compatibilidad del metal, el método de instalación y los requisitos reglamentarios influyen en la especificación final. Una evaluación cuidadosa de estos factores puede ayudar a los compradores industriales a reducir los riesgos de fugas y lograr un rendimiento de sellado más consistente.
Para fabricantes de equipos OEM, distribuidores, equipos de mantenimiento y profesionales de adquisiciones industriales que buscan componentes de sellado de PTFE personalizados,Ningbo Taifno PTFE Plastic Products Co., Ltd.puede soportar requisitos de productos específicos de aplicaciones y soluciones de juntas personalizadas.
¿Necesita una junta de PTFE expandido revestida de metal personalizada para su equipo?
Comparta sus planos, dimensiones, condiciones de funcionamiento y requisitos de materiales con Ningbo Taifno PTFE Plastic Products Co., Ltd. para analizar una solución de sellado adecuada.Contáctenospara requisitos personalizados de juntas de PTFE y soporte de sellado industrial.
